差错校验

• 差错校验
  • 校验原理
    • 码字
    • 码距
  • 校验方法
    • 奇偶校验
      • 生成校验码
      • 数据校验
    • 海明码（Hamming）
      • 生成校验码
        • 例
    • 循环冗余检验（CRC）
      • 生成校验码
        • 例

校验原理

码字

由若干位代码组成的一个字，叫码字。

码距

将2个码字逐位进行对比，具有不同位的个数称为两个码字间的距离。

一种编码方案可能有若干个合法码字，各合法码字间的最小距离称为码距。

• $(00,01,10,11)$的码距为1
• $(100,001,010,111)$的码距为2

码距为$1$的编码方案——没有检错能力；
码距为$2$的编码方案——有检错能力；
码距为$d≥3$的编码方案——有检错能力、纠错能力。

校验方法

奇偶校验

在高位添加一位，使1的个数为奇数（偶数），称为奇校验（偶校验）。

奇偶校验只能检测到奇数位的错误，且没有纠错能力。

生成校验码

对数据所有位依次进行异或运算，即得该数据偶校验的校验码。

数据校验

对待校验的数据的所有位进行异或运算，若结果为0，则校验通过。

海明码（Hamming）

能发现双比特错误，但只能纠正单比特错误。

生成校验码

$$2^k ≥ n + k + 1$$

• $n$: 信息位个数
• $k$: 校验位个数

$n$	$1$	$2-4$	$5-11$	$12-26$	$27-57$	$58-120$
$k$	$2$	$3$	$4$	$5$	$6$	$7$

校验位依次放于$2^{i-1}, { \ \ \ } i=1,2,\cdots$的位置上；
信息位按顺序放到其余位置；
首部添加全校验位（对整体进行偶校验）。

例

信息位1010，求校验码。

$n=4 { \ \ \ ⇒ \ \ \ } k=3$

序列	7	6	5	4	3	2	1
数据	$1$	$0$	$1$	$P_3$	$0$	$P_2$	$P_1$

	$P_3$	$P_2$	$P_1$
$\bold3$	$0$	$1$	$1$
$\bold5$	$1$	$0$	$1$
$\bold6$	$1$	$1$	$0$
$\bold7$	$1$	$1$	$1$
$P_i$	$1⊕0⊕1=0$	$0⊕0⊕1=1$	$0⊕1⊕1=0$

循环冗余检验（CRC）

生成校验码

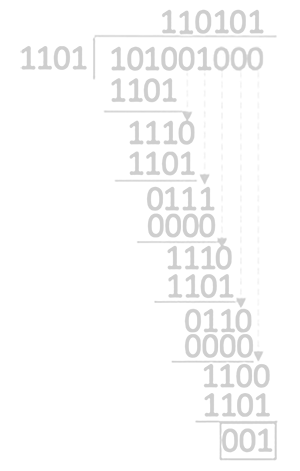

求CRC，即在数据末尾补$(\textnormal{\footnotesize 生成多项式长度}-1)$个$0$后对生成多项式进行模二除运算。

例

待发送数据11 0101 1011，生成多项式1 0011，则冗余码（FCS）为
